如何测试和采集电磁加热器线圈磁场

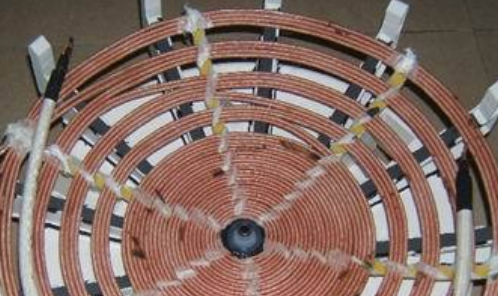

        电磁加热器线圈根据其缠绕形状可以分为平板圆盘型、圆柱形和螺丝圆锥形，不同的缠绕方式会产生不同的电磁感应效果。为了更好地了解不同电磁加热器线圈的性能，从而准确地控制加热温度，人们需了解其磁场的性能特点。而这需要人们对电磁感应线圈磁场进行测量，然后采集相关的数据，从数据中分析出有用的信息。

        根据人们的经验，可以采用SS495A集成霍尔元件来测量电磁加热器线圈的磁场。在该测量仪中，电源供应器为感应线圈提供稳定的恒流源，使产生感应磁场能稳定。霍尔元件的工作电压由可调稳定的电压源提供，用数字万用表实时测量霍尔元件的输出电压。当稳定电流流过电磁加热器线圈时，就可以产生磁场，通过直流电就能够静态模拟出实际的磁场。更换不同的电磁感应线圈，就可以测量出不同拓扑结构线圈的磁场分布特性。

        在测试电磁加热器线圈磁场数据时，一般会分为两组试验。一组试验条件是：每次流入线圈的电流为稳定的500mA，电流变化范围需控制在0～5.5A期间，启动电压为2.49991V，工作电压为4.98V。在这个条件下测试感应线圈上的磁感应强度，然后制成相关的表格。二组的试验目的是测量电磁加热器线圈磁场水平分布情况。试验条件为：在初始输出电压为2.4992V，励磁电流为3A，工作电压为4.99V。在一组测试点开始测试，每一次移动1cmm测试对应的磁场值，直到测试点与原测试点5cm为止。将测试的数据进行收集整理，就能有相关的收获。
