全桥30KW电磁加热器
电磁加热器节电工作原理 现阶段市场上的塑胶机械所用的加热方式普遍为电阻丝加热圈，这种现有的加热方式存在能量散失大、功率密度低等缺点，所以无法应用于对温度要求较高的加热场合。电磁加热器所采用的加热技术是通过电磁感应的原理使得金属筒体自身不断发热，电磁加热器厂家再根据具体应用场景的需求在筒体外包裹一定厚度的隔热材料，从而达到减少了热损失的目的，有效提高了电磁加热设备的热效率，从
电磁加热器节电工作原理
现阶段市场上的塑胶机械所用的加热方式普遍为电阻丝加热圈，这种现有的加热方式存在能量散失大、功率密度低等缺点，所以无法应用于对温度要求较高的加热场合。电磁加热器所采用的加热技术是通过电磁感应的原理使得金属筒体自身不断发热，电磁加热器厂家再根据具体应用场景的需求在筒体外包裹一定厚度的隔热材料，从而达到减少了热损失的目的，有效提高了电磁加热设备的热效率，从而达到节能的目的。电磁加热器厂家通过这样的设计可以使得电磁感应加热设备的热效率提升30%-80%。由于电磁加热器的加热环本身是由绝缘材料和高温电缆制成，不发热，所以不存在像原来的电加热环一样的电阻丝在高温下氧化，缩短使用寿命的问题。此外，电磁加热器厂家现有的研发技术使得加热器具有无需维护的优点，大大减少了设备维护时间和成本。目前电磁加热器已被广大塑料制品企业所采用，企业通过这个方式可以大大降低了企业的生产成本。
电磁加热器厂家将加热器系统设计为电磁控制器、加热圈两大部分。电磁加热器的原机受温度控制的电源加热输出接触器或固态继电器的输出端，经电磁控制器将工频交流电整流、滤波、逆变成20～40KHZ的高频高压电。高速变化的高频高压电流流过电磁加热设备的线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使料筒金属材料本身自行高速发热，从而达到加热料筒内的原料。另外，也可以把电源直接输入到电磁控制器，原有的温度控制器直接用来控制电磁控制器。
全桥30kw,40,50,60,70,80,90KW,100KW,120KW电磁加热控制器

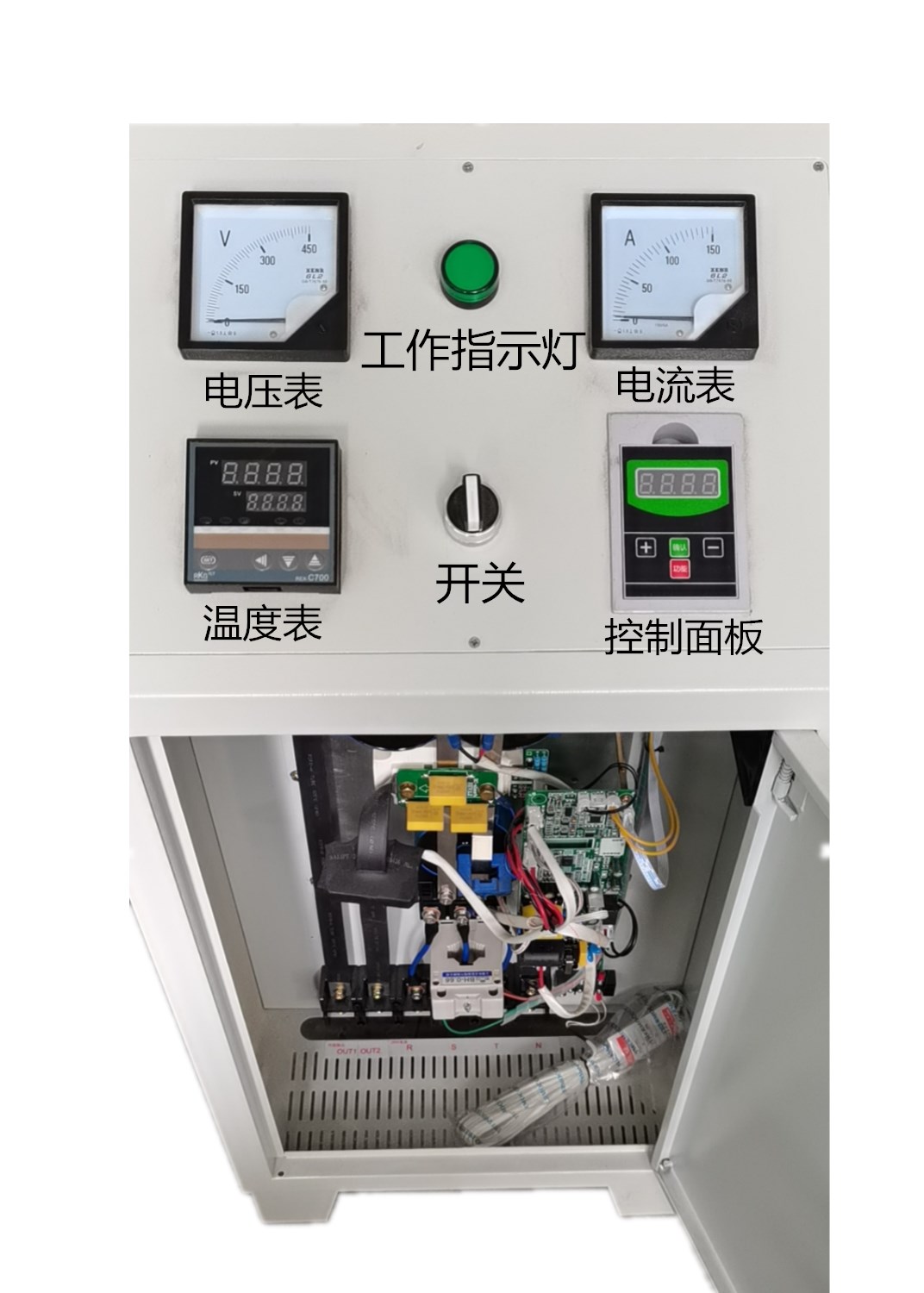

有两款，一款是挂壁式，一款是落地式风冷，水冷散热方式，可根据客户的需求来选择。
独特的控制方式（PID调节功能：0-5V，0-20MA,4-20MA及默认普通软开关工作模式）
一、产品电气规格：
1、额定电压频率：380VAC 50Hz /60Hz
2、电压适应范围：310V-450V
3、额定功率：根据工件加温要求
4、工作频率：8.5-45KHz 最佳段12-20KHz ，一般12-13KWHz，
5、安全工作环境温度：-20℃-45℃;
6、工作湿度：≤95%
7、热效率≥95%
8、接线示意图
9、线圈与被加热体间距为20-25MM（包好以后的厚度）
10、工作电流：
60KW：90-100A
50KW：75-80A
40KW：60-65A
30KW：45-50A
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速输入及输出电流霍尔传感器，能更精确的检测相位，电流大小
二、基本性能概述 ：
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有输入及输出过流保护自动调节负反馈功能
输入保护 输出保护
80KW：120A 80KW：180A
60KW：100A 60KW：130A
50KW：80A 50KW：125A
40KW：65A 40KW：110A
30KW：50A 30KW：100A
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A 15KW：60A
5、有IGBT过温保护功能
6、有加热线圈短路保护功能
7、有加热线圈开路保护功能
8、全桥串联谐振电路拓扑,抗干扰能力强
9、采用高性能IGBT驱动芯片驱动 ，完美的驱动及输出波形
10、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
11、数台电磁加热器并联安装在同一个加热管上,互不干扰
12、节电效果好:与目前采用的电热圈相比,节电可达30%以上
13、安装方便:可接桶型和平盘型等等结构方式感应线圈
14、运行成本低,维修量少,产品保修1年,终生维护
15、产品尺寸： 30KW-60KW挂机机壳长540*宽320*高250 ，立机高860，宽500，厚350
三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2-3厘米（特殊材料要特殊调试）全桥参数要求
序号 | 功率（KW） | 输入电流（A） | 带负载电感量（uH） | 线圈电流（A） | 线横截面（mm2）国标 | 有效长度（m米）引线在外加长度算 | 保温棉厚度（mm） |
1 | 15 | 23-28 | 130-150 | 35-40 | 10-16 | 30-35 | 20-25 |
2 | 20 | 30-35 | 120-130 | 45-50 | 16-25 | 28-35 | 20-25 |
3 | 25 | 38-43 | 100-110 | 50-60 | 20-25 | 28-33 | 20-25 |
4 | 30 | 45-50 | 190-220 | 60-70 | 16-20 | 45-50 | 20-25 |
5 | 40 | 60-65 | 170-200 | 70-100 | 20-25 | 45-48 | 20-25 |
6 | 50 | 75-80 | 150-180 | 110-140 | 25 | 40-45 | 20-25 |
7 | 60 | 90-100 | 150-160 | 120-150 | 25-35 | 40-42 | 20-25 |
8 | 80
| 110-120 | 130-140 | 160-200 | 35-45 | 38-40 | 20-25 |
9 | 90 | 120-130 | 130-150 | 200-250 | 40-50 | 40-45 | 20-25 |
10 | 100
| 140-150 | 130-150 | 250-300 | 40-50 | 40-50 | 20-25 |
11 | 120 | 180 | 130-150 | 50-70 | 40-50 | 20-25 | |
12 | 150 | 220 | 130-150 | 70-90 | 40-50 | 20-25 |
电磁加热器主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，导热油，扩散泵，锅炉等等的电磁加热节能改造中;民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
